طراحی نقشه های فاز ۲ نظام مهندسی، فرآیند حیاتی تولید نقشه های اجرایی و تفصیلی یک پروژه ساختمانی است که برای دریافت تاییدیه سازمان نظام مهندسی و شهرداری ها ضروری است. این نقشه ها، جزئیات فنی و اجرایی لازم برای ساخت و ساز را شامل می شوند و تضمین کننده کیفیت، ایمنی و انطباق با مقررات ملی ساختمان هستند.
ورود به عرصه ساخت و ساز، چه برای مهندسان تازه فارغ التحصیل و چه برای باتجربه ها، با چالش ها و پیچیدگی های خاص خود همراه و نیازمند یادگیری و آموزش نقشه کشی سازه با AutoCAD است. یکی از مهم ترین مراحل در این مسیر، طراحی و تهیه نقشه های فاز ۲ و سپس اخذ تاییدیه آن ها از مراجع ذی صلاح، به ویژه سازمان نظام مهندسی است. این فرآیند نه تنها جنبه های فنی و مهندسی پروژه را پوشش می دهد، بلکه ابعاد قانونی و ایمنی آن را نیز در بر می گیرد.
نقشه های فاز ۲ که با نام نقشه های اجرایی نیز شناخته می شوند، پل ارتباطی بین طراحی مفهومی (فاز ۱) و اجرای فیزیکی ساختمان هستند. این نقشه ها باید به گونه ای دقیق و جامع تهیه شوند که پیمانکاران و مجریان بتوانند بر اساس آن ها، ساختمان را با رعایت تمامی استانداردها و ضوابط ملی ساخت و ساز، بنا کنند. عدم دقت در طراحی و تاییدیه این نقشه ها می تواند عواقب جبران ناپذیری برای پروژه و کاربران آن به همراه داشته باشد. در ادامه به بررسی دقیق تر اهمیت، مراحل و نکات کلیدی در طراحی و تاییدیه این نقشه ها خواهیم پرداخت.
اهمیت تاییدیه نظام مهندسی نقشه های فاز ۲
تاییدیه نقشه های فاز ۲ توسط سازمان نظام مهندسی، ستون فقرات هر پروژه ساختمانی ایمن و مطابق با استانداردها محسوب می شود. این فرآیند تضمین می کند که طرح های اجرایی، نه تنها از نظر فنی صحیح هستند، بلکه تمامی ضوابط و مقررات ملی ساختمان را نیز رعایت کرده اند. اهمیت این تاییدیه فراتر از یک الزام اداری است و مستقیماً با حفظ جان و مال افراد در ارتباط است.
بخش کنترل نقشه در سازمان نظام مهندسی، نقشی حیاتی و محوری ایفا می کند؛ می توان آن را به قلب تپنده سازمان تشبیه کرد. اگر نقشه های ساختمانی، اعم از نقشه های معماری، سازه، تأسیسات برقی و تأسیسات مکانیکی، به درستی طراحی و مهم تر از آن، به درستی کنترل و تأیید نشوند، حتی اگر با بالاترین کیفیت نیز اجرا شوند، در برابر حوادثی مانند زلزله یا آتش سوزی، آسیب پذیر خواهند بود. فاجعه زلزله بم نمونه ای تلخ از عواقب عدم رعایت دقیق استانداردها و کنترل های لازم در فرآیند ساخت و ساز است.
داشتن ساختمان هایی مقاوم با عمر مفید استاندارد، که منافع ملی را نیز در بر می گیرد، در گرو تهیه نقشه هایی سالم و منطبق با آیین نامه های طراحی و محاسباتی است. این نقشه ها، مبنایی برای مهندس مجری فراهم می آورند تا بتواند ساختمانی با کیفیت مطلوب را احداث و تحویل دهد. بنابراین، اهمیت کنترل دقیق و تأیید نهایی نقشه ها، صرف نظر از متراژ پروژه، کاملاً مشهود است.
یکی از دلایل طولانی شدن زمان کنترل نقشه ها، رفت و برگشت های مکرر بین طراح و بخش کنترل نقشه است که گاهی بیش از زمان قانونی مقرر به طول می انجامد. با این حال، با توجه به اهمیت حیاتی سلامت نقشه ها در کاهش اختلافات بین ناظر و سازنده، این تأخیر اندک در طول پروژه جبران خواهد شد. راهکارهایی مانند برون سپاری کار طراحی به دفاتر خاص و استانداردسازی شده توسط سازمان و وزارت راه و شهرسازی، می تواند زمان کنترل را به میزان قابل توجهی کاهش دهد و فرآیند را برای هر دو طرف تسهیل کند.
طراحی و ارائه نقشه فاز ۲
طراحی و ارائه نقشه های فاز ۲، گام مهمی پس از تصویب فاز یک معماری است که نیازمند دقت و هماهنگی کامل بین تمامی تخصص های مهندسی می باشد. مهندس معمار با همکاری مهندسان سازه، برق و مکانیک، باید این نقشه ها را با رعایت دقیق ضوابط و مقررات ملی ساختمان تهیه کند. این هماهنگی بین نقشه های معماری اجرایی، سازه و تأسیسات از اهمیت بالایی برخوردار است.
در ترسیم نقشه های فاز ۲، تمامی جزئیات اجرایی باید با واحد سانتی متر ارائه شوند، در حالی که سایر نقشه ها و اندازه گذاری ها با واحد متر ترسیم می گردند. کدهای ارتفاعی نیز باید بر اساس این واحدها و با دقت بالا درج شوند. انتخاب ابعاد کادر استاندارد متناسب با ابعاد نقشه و بزرگنمایی معادل مقیاس آن ها از دیگر نکات حائز اهمیت است. مقیاس هر نقشه باید به وضوح در ذیل آن درج شود تا خوانایی و درک نقشه برای مجریان تسهیل گردد.

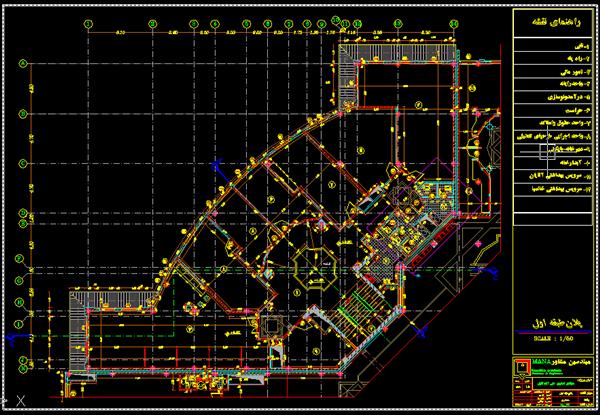

نقشه های فاز ۲ باید شامل فول دیتیل اجرایی اجزای ساختمان باشند که تمامی ریزفضاها درون هر فضا به صورت شفاف مشخص شده اند. ترسیم پلان ها، نماها و برش ها به صورت اجرایی و فاز ۲، و همچنین ارائه برخی از دیتیل ها به صورت سه بعدی، به درک بهتر و دقیق تر پروژه کمک می کند. تیپ بندی عناصر ساختمانی مانند در، پنجره، ستون و تیر باید کاملاً شفاف و مشخص باشد.
همچنین، قرارگیری این نقشه ها در کادر و شیت تاییدیه نظام مهندسی، از جمله الزامات اولیه برای ارائه است. این مرحله، پلی است میان طراحی مفهومی و اجرای فیزیکی پروژه، که نیازمند توجه به جزئیات و رعایت دقیق استانداردها است تا در نهایت، ساختمانی ایمن و استاندارد تحویل داده شود. تمامی این عملیات باید معادل آنچه در لیست نقشه های فاز ۲ ذکر شده است، انجام گیرد.
نکات لازم در ارائه نقشه فاز ۲
در ارائه نقشه های فاز ۲، رعایت نکات فنی و اجرایی خاصی برای اطمینان از صحت، دقت و قابلیت اجرای طرح ضروری است. تمامی فضاهای ترسیم شده در پلان، مقطع و نما باید شماره گذاری و معرفی شوند تا هیچ ابهامی در شناسایی کاربری ها و جزئیات وجود نداشته باشد. نوع جنس انواع سطوح برش خورده در نقشه ها باید با هاشور مشخص گردد و راهنمای نوع هر هاشور در کنار نقشه ارائه شود.
در خصوص ضخامت نازک کاری، برای انواع اندود بدنه و سقف، ۳ سانتی متر و برای نماسازی بدنه از نوع دوغابی (مانند کاشی کاری، سنگ کاری، آجرکاری)، ۵ سانتی متر لحاظ می شود. سایر سیستم های نماسازی نیز باید مطابق با جزئیات اجرایی در نظر گرفته شوند. خطوط محوربندی ستون ها در پلان باید به صورت برش خورده و بزرگنمایی شده نمایش داده شوند؛ بهتر است رنگ محور خنثی باشد تا جزئیات دیگر بهتر و راحت تر دیده شوند.
اندازه گذاری ها در نقشه های فاز ۲ باید بر اساس سفت کاری درج شوند، اما اندازه فضاها جهت کنترل رعایت مقررات از نازک کاری تا نازک کاری محاسبه می گردد. تراز ارتفاعی کف تمام شده معماری و سطح روی سقف سازه ای طبقات در برش ها، نماها، جزئیات اجرایی و وال سکشن بایستی به طور دقیق مشخص شود. در طراحی سطوح شیبدار مانند رامپ و راه پله، باید در خصوص عدم شانه گیری تیرهای کناری دقت لازم اعمال شود؛ در صورت وجود هرگونه تیر شانه گیر، اندازه گیری از بدنه نازک کاری شده تیر انجام می گیرد.
در پلان اندازه گذاری طبقات و برش ها (علاوه بر بزرگنمایی)، شماره گذاری راه پله به صورت تجمعی از پایین ترین تا بالاترین طبقه انجام می گیرد و کد ارتفاعی پاگردهای طبقه و نیم طبقه درج شود. اصول نقشه کشی در خصوص علامت جهت پله و خط برش و ترسیم خط چین پله، و همچنین نرده بر روی سطح طبقه زیرین (در صورت نیاز) باید رعایت شود. در ترسیمات رامپ و سطوح شیبدار در پلان، جهت و درصد شیب مذکور و خط برش و خط چین رامپ بر روی سطح طبقه زیرین (در صورت نیاز) رعایت شود.
دورچینی جعبه آتش نشانی (در سه طرف) و همچنین رایزر برق و مکانیک (در چهار طرف و در صورت لزوم با در نظر گرفتن دریچه بازدید) با ترسیم لایه نازک کاری مناسب الزامی است.
اگر مقررات مربوط به مهار جانبی دیوارها در برابر بارهای وارده، ضوابط آکوستیکی و عایق کاری حرارتی رعایت شده باشند؛ حداقل ضخامت قابل قبول سفت کاری برای دیوار آسانسور، دیوار دوربند راه پله، دیوار مابین راهرو دسترس خروج و تصرف ها ۹۵ سانتی متر و برای دیوارهای داخلی تصرف ها ۹۱ سانتی متر و تیغه های اطراف رایزرها ۹۱ سانتی متر (و صرفاً در صورت محدودیت ۷.۵ سانتی متر) قابل قبول است.
تغییر اندازه مقطع در عناصر سازه ای اعم از ستون، تیر، دیوارهای سازه ای، سقف و غیره در طبقات مختلف، باید بر اساس ابعاد مشخص شده در نقشه های سازه و در نقشه های معماری اعمال شود. در پلان تیپ طبقات، برای مقطع ستون های پایین ترین طبقه تیپ، جهت ترسیم مورد استفاده قرار گیرد. در صورتی که لوله های عمودی فاضلاب و کانال های تأسیساتی در پارکینگ ها فاقد دورچینی و نازک کاری مورد نظر و تایید شده باشند، باید در پلان ها نمایش داده شده و از عدم تداخل آن ها با محدوده توقف و مانور اتومبیل ها یا معابر پیاده اطمینان حاصل شود.
درج عبارت “در و دیوار راه پله و دیوار آسانسور از مصالح مقاوم در برابر آتش” در پلان ها و همچنین عبارت “نما از مصالح مقاوم در برابر آتش” برای کلیه نماها در نقشه های مربوطه الزامی است. نمایش لایه های عایق رطوبتی، حرارتی یا صوتی که مطابق جزئیات اجرایی در کف، دیوار یا سقف در نظر گرفته شده است، در پلان، مقطع، وال سکشن، بزرگنمایی و سایر نقشه ها الزامی است. حائز اهمیت است که نماسازی در نقشه نباید از محدوده ملک یا حد مجاز پیش روی بنا که در نقشه های فاز ۲ مشخص شده است، تجاوز نماید.
در نهایت، با توجه به زمان بر بودن فرآیند کنترل نقشه هایی که در محیط مدل ارائه می گردد، جهت صرفه جویی در زمان کنترل و ارزیابی، بهتر است نقشه ها با روش رایج اتوکد و صرفاً در یک فایل ارائه گردد. بررسی نقشه های خروجی گرفته شده از سایر نرم افزارهای نقشه کشی مانند “REVIT” در نرم افزار اتوکد، مشروط بر ارائه بی عیب و نقص در ترسیمات نقشه کشی می باشد.
تاییدیه نظام مهندسی نقشه های فاز ۲
تاییدیه نقشه های فاز ۲ توسط سازمان نظام مهندسی، مرحله ای حیاتی در فرآیند ساخت و ساز است که اعتبار و قانونی بودن طرح های اجرایی را تضمین می کند. این تاییدیه نه تنها به معنای انطباق با ضوابط فنی و مهندسی است، بلکه نشان دهنده رعایت کامل مقررات ملی ساختمان و استانداردهای ایمنی نیز می باشد. برای مالکان و سازندگان، اخذ این تاییدیه به منزله دریافت چراغ سبز برای آغاز عملیات اجرایی و اطمینان از سلامت و پایداری پروژه است.
فرآیند تاییدیه، شامل بررسی دقیق تمامی نقشه های معماری، سازه، تأسیسات برقی و مکانیکی توسط کارشناسان ذی صلاح سازمان نظام مهندسی است. این بررسی ها با هدف شناسایی هرگونه مغایرت با ضوابط، نقص در طراحی و یا عدم هماهنگی بین نقشه های مختلف صورت می گیرد. هدف نهایی، جلوگیری از بروز مشکلات احتمالی در طول ساخت و پس از آن، و تضمین کیفیت و ایمنی ساختمان است.
پس از بررسی های اولیه توسط دفاتر خدمات الکترونیک شهر، نقشه ها برای تایید نهایی به سازمان نظام مهندسی ارسال می شوند. در این مرحله، کارشناسان سازمان با دقت بیشتری جزئیات را ارزیابی کرده و در صورت نیاز، اصلاحات لازم را به طراح اعلام می کنند. این تعاملات بین طراح و سازمان، هرچند ممکن است زمان بر باشد، اما برای اطمینان از صحت و سلامت نقشه ها ضروری است.
اخذ تاییدیه نظام مهندسی، پیش شرط صدور پروانه ساختمانی از سوی شهرداری است. بدون این تاییدیه، هیچ پروژه ساختمانی نمی تواند به صورت قانونی آغاز شود. این فرآیند، نقش سازمان نظام مهندسی را به عنوان یک نهاد نظارتی و کنترلی حیاتی در صنعت ساختمان سازی کشور برجسته می سازد و به حفظ حقوق شهروندان و ارتقاء کیفیت ساخت و ساز کمک شایانی می کند.
روند کار تاییدیه نقشه در دفتر خدمات الکترونیک
روند کار تاییدیه نقشه ها در دفتر خدمات الکترونیک شهر، یک فرآیند گام به گام و سازمان یافته است که با هدف تسهیل و تسریع در اخذ پروانه ساختمانی طراحی شده است. این فرآیند با اقدام مالک برای تشکیل پرونده و دریافت دستور نقشه آغاز می شود. دستور نقشه شامل اطلاعات اولیه و ضوابط شهرسازی مربوط به پلاک ثبتی مورد نظر است که مبنای طراحی قرار می گیرد.
مرحله بعد، مراجعه به دفاتر معماری و شرکت های مهندسین مشاور برای طراحی پلان طبق دستور نقشه و ضوابط شهرداری است. در این مرحله، مهندسان معمار و سایر متخصصین (سازه، برق، مکانیک) با هماهنگی کامل، نقشه های فاز ۲ را تهیه می کنند. این نقشه ها باید تمامی جزئیات اجرایی و فنی لازم را شامل شوند و با مقررات ملی ساختمان و ضوابط شهرسازی انطباق کامل داشته باشند.
پس از تکمیل و نهایی شدن نقشه ها، آن ها به همراه CD فایل اتوکد نقشه ها به دفتر خدمات الکترونیک ارسال می شوند. کارشناسان دفتر خدمات، نقشه ها را به دقت بررسی می کنند. اگر نقشه ها مطابق با ضوابط شهرداری و استانداردهای لازم ترسیم شده باشند، آن ها را تایید می کنند. اما چنانچه نقشه ها با ضوابط انطباق نداشته باشند یا دارای ایرادات فنی باشند، آن ها را برگشت داده و طراح موظف است اصلاحات لازم را انجام دهد و مجدداً برای بررسی ارسال کند.
پس از تایید نهایی نقشه ها توسط دفتر خدمات، نقشه های تایید شده به شهرداری ارسال می شود تا به تایید شهردار منطقه برسد. در این مرحله، فیش عوارض مربوط به صدور پروانه ساختمانی برای مالک صادر می شود. پس از پرداخت فیش عوارض توسط مالک، جواز یا همان پروانه ساختمانی صادر می گردد و مالک می تواند به صورت قانونی عملیات ساخت و ساز را آغاز کند. این فرآیند، نقش دفاتر خدمات الکترونیک را در تسریع و شفاف سازی مراحل اداری صدور پروانه ساختمانی نشان می دهد.
راهنمای تهیه و ارائه نقشه های معماری اجرایی (فاز ۲) PDF
راهنمای تهیه و ارائه نقشه های معماری اجرایی (فاز ۲) در قالب فایل PDF، یک منبع ارزشمند و جامع برای مهندسان معمار، دانشجویان و تمامی دست اندرکاران صنعت ساختمان است. این راهنماها اطلاعات کاملی در خصوص مراحل، چک لیست ها و ضوابط لازم برای تهیه نقشه های فاز ۲ ارائه می دهند و به کاربران کمک می کنند تا اطلاعات خود را در این زمینه تکمیل کنند.
پس از تصویب فاز یک معماری، مهندس معمار نسبت به تهیه نقشه های فاز ۲ معماری با هماهنگی دقیق نقشه های سازه و تأسیسات اقدام می نماید. این نقشه ها باید با رعایت کامل ضوابط و مقررات ملی ساختمان تهیه شوند. چک لیست های کنترل نقشه های معماری فاز ۲ که در این راهنماها ارائه می شوند، مطالعه آن ها سبب تصحیح و تکمیل نقشه ها می گردد و از بروز خطا در مراحل بعدی جلوگیری می کند.
تأکید می شود که نقشه های فاز ۲ ساختمان، اعم از معماری، سازه و تأسیسات، باید با یکدیگر هماهنگی کامل داشته باشند. این هماهنگی برای جلوگیری از تداخل ها و مشکلات اجرایی در طول ساخت و ساز حیاتی است. این راهنماها معمولاً شامل پیوست های مختلفی هستند که هر یک به جنبه ای خاص از فرآیند طراحی و ارائه می پردازند.
از جمله این پیوست ها می توان به شرح خدمات طراحی معماری و تهیه نقشه ها و مدارک معماری مرحله فاز ۲، نکات الزامی در تهیه نقشه های اجرایی معماری، شرح خدمات طراحی معماری با توجه به جدول مصوبه شهرداری، موارد بررسی آسانسور در ساختمان طبق مندرجات مقررات ملی ساختمان و نکات مهم در تکمیل چک لیست مبحث ۱۹ اشاره کرد. این منابع، ابزاری قدرتمند برای اطراحان هستند تا از رعایت تمامی استانداردها و ضوابط اطمینان حاصل کنند.
سوالات متداول
نقشه های فاز ۲ چیست؟
نقشه های فاز ۲، نقشه های اجرایی و تفصیلی یک پروژه ساختمانی هستند که تمامی جزئیات فنی، ابعاد دقیق، مصالح مورد استفاده و روش های اجرایی را شامل می شوند. این نقشه ها مبنای اصلی برای عملیات ساخت و ساز بوده و برای دریافت تاییدیه از سازمان نظام مهندسی و شهرداری ضروری هستند.
تفاوت نقشه فاز ۱ و فاز ۲ چیست؟
نقشه های فاز ۱، طرح های اولیه و کانسپچوال هستند که ایده های کلی و جانمایی فضاها را نشان می دهند. در مقابل، نقشه های فاز ۲، طرح های اجرایی و بسیار دقیق با جزئیات فنی کامل هستند که برای ساخت و ساز مستقیم مورد استفاده قرار می گیرند و شامل ابعاد، مصالح و جزئیات اجرایی می شوند.
مدارک لازم برای تاییدیه نقشه های فاز ۲ کدامند؟
مدارک لازم برای تاییدیه نقشه های فاز ۲ شامل خود نقشه های طراحی شده (معماری، سازه، برق، مکانیک) به صورت چاپی و فایل اتوکد، دستور نقشه، مدارک شناسایی مالک و در برخی موارد، چک لیست های انطباق با مقررات ملی ساختمان و ضوابط شهرداری است.
مدت زمان تاییدیه نقشه فاز ۲ چقدر است؟
مدت زمان تاییدیه نقشه های فاز ۲ متغیر است و به عواملی مانند حجم پروژه، دقت طراحی اولیه و تعداد دفعات رفت و برگشت برای اصلاحات بستگی دارد. این فرآیند ممکن است از چند روز تا چند هفته به طول انجامد، اما سازمان نظام مهندسی همواره در تلاش برای کاهش این زمان است.
هزینه طراحی و تاییدیه نقشه فاز ۲ چقدر است؟
هزینه طراحی نقشه های فاز ۲ به پیچیدگی و متراژ پروژه و تعرفه مهندسین طراح بستگی دارد. هزینه های تاییدیه نیز توسط سازمان نظام مهندسی و شهرداری تعیین می شود که معمولاً بر اساس متراژ و نوع کاربری ساختمان محاسبه و دریافت می گردد.
