کنترل کننده های منطقی برنامه پذیر (PLC) قلب تپنده ی بسیاری از صنایع امروزی هستند و بدون شک اگر بخواهید در صنایع تولیدی یا خودکارسازی حرفی برای گفتن داشته باشید باید با این ابزارها آشنا شوید. امروز می خواهیم درباره ی یکی از بخش های کلیدی PLC یعنی ماژول های ورودی و خروجی صحبت کنیم.
PLC چیست؟
قبل از اینکه به آموزش plc بپردازیم بیایید کمی درباره ی PLC بگوییم. PLCها کامپیوترهای صنعتی کوچکی هستند که وظیفه ی پردازش سیگنال های دریافتی و اجرای دستورات را دارند. آنها در واقع مغز سیستم های کنترلی هستند.
ماژول های ورودی و خروجی چیستند؟

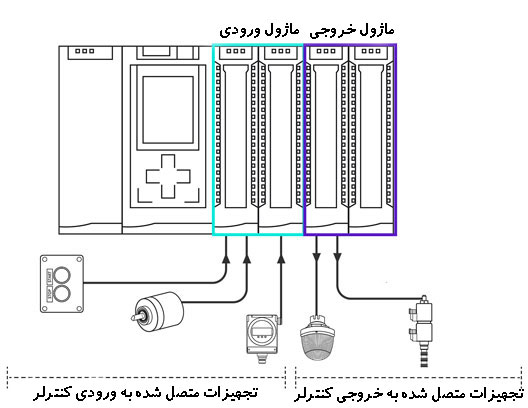

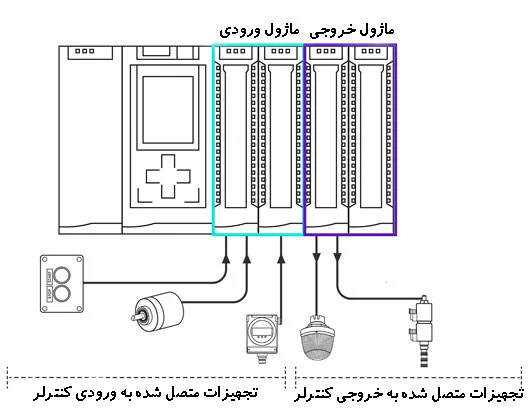

ماژول های ورودی و خروجی (I/O) بخش هایی از PLC هستند که وظیفه ی ارتباط با دنیای بیرونی را دارند :
- ماژول ورودی : سیگنال هایی از دستگاه ها و حسگرها را دریافت می کند.
- ماژول خروجی : فرمان هایی برای دستگاه ها و عملگرها ارسال می کند.
تقسیم بندی ماژول های I/O
ماژول های ورودی و خروجی از نظر نوع سیگنال به دو دسته اصلی تقسیم می شوند :
- دیجیتال : کار با سیگنال های روشن و خاموش (۰ و ۱). مثال : کلید یا لامپ.
- آنالوگ : کار با سیگنال های پیوسته مثل ولتاژ یا جریان. مثال : حسگر دما یا فشار.
چگونه کار می کنند؟

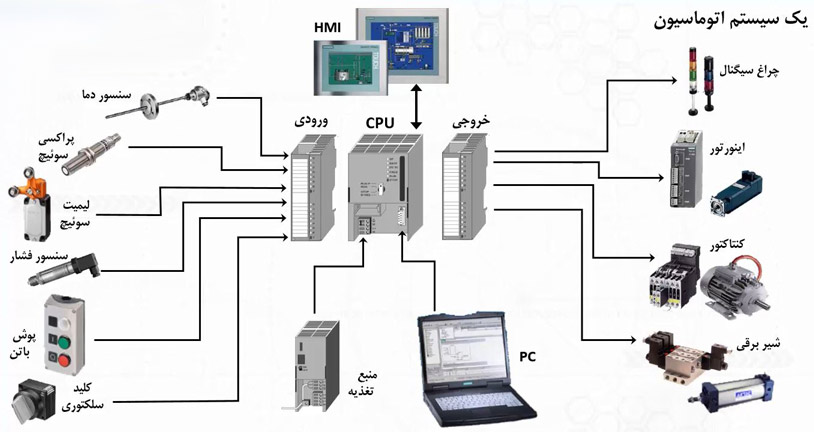

تصور کنید می خواهید یک موتور را کنترل کنید :
- ورودی دیجیتال : دکمه ی استارت موتور را فشار می دهید.
- پردازش در PLC : سیگنال دریافتی پردازش می شود.
- خروجی دیجیتال : فرمان روشن شدن به موتور ارسال می شود.
در مثال های پیچیده تر ممکن است داده های ورودی (مثلاً دمای مایع) به صورت آنالوگ باشند و نیاز به پردازش های بیشتری در PLC داشته باشند.
چرا ماژول های I/O مهم هستند؟
ارتباط بین دستگاه ها و PLC از طریق این ماژول ها انجام می شود. بدون آنها PLC شما مثل یک مغز بدون دست و پا خواهد بود!
مراحل انتخاب و نصب ماژول های I/O
۱. نیازسنجی کنید : مشخص کنید به چند ورودی و خروجی نیاز دارید. این تعداد به سیستم شما و تعداد دستگاه هایی که باید کنترل شوند بستگی دارد.
۲. نوع ماژول ها را تعیین کنید :
- آیا سیگنال ها دیجیتال هستند یا آنالوگ؟
- چه سطح ولتاژ یا جریانی مورد نیاز است؟
۳. کابل کشی مناسب : از کابل های محافظ دار برای جلوگیری از نویز در سیگنال ها استفاده کنید.
۴. پیکربندی در نرم افزار PLC : در نرم افزار برنامه ریزی PLC نوع و آدرس هر ماژول مشخص می شود.
تکنیک هایی برای حرفه ای تر شدن
- برچسب گذاری : هر ورودی و خروجی را دقیقاً برچسب بزنید تا در آینده سردرگم نشوید.
- آزمایش مداوم : قبل از شروع عملیات همه ی ورودی ها و خروجی ها را آزمایش کنید.
- تهیه ی نسخه پشتیبان از برنامه : اگر برنامه ی PLC دچار مشکل شود بتوانید آن را بازیابی کنید.
جدول نمونه از ورودی ها و خروجی ها
|
نوع ماژول |
مثال ورودی |
مثال خروجی |
|
دیجیتال |
دکمه ی روشن/خاموش |
چراغ هشدار |
|
آنالوگ |
حسگر دما |
موتور متغیر سرعت |
یک نکته شوخ طبعانه!
PLC مثل یک آدم باهوش ولی خجالتی است؛ تا وقتی بهش ورودی ندهید جوابی ازش نمی گیرید!
نتیجه گیری
ماژول های ورودی و خروجی واسطه هایی کلیدی هستند که دنیای فیزیکی را به مغز PLC متصل می کنند. اگر این بخش را خوب یاد بگیرید نصف راه را رفته اید!
بخش پرسش و پاسخ
۱. چگونه بفهمیم که سیگنال ما دیجیتال است یا آنالوگ؟ اگر سیگنال فقط دو حالت (روشن/خاموش) داشته باشد دیجیتال است. اگر بین دو مقدار (مثل ۰ تا ۱۰ ولت) تغییر کند آنالوگ است.
۲. آیا می توان ماژول های دیجیتال را به جای آنالوگ استفاده کرد؟ خیر زیرا نوع سیگنال ها کاملاً متفاوت است.
۳. چطور نویز در کابل ها را کاهش دهیم؟ از کابل های محافظ دار (Shielded Cables) و اصول کابل کشی صنعتی استفاده کنید.
موفق باشید و یادتان باشد که تمرین مداوم کلید تسلط بر PLC است! 🌟
